Нет изображения, есть звук в телевизоре Hartens HTY-32HDR06B-S2 — ремонт подсветки
В ремонт поступил телевизор Hartens HTY-32HDR06B-S2 с типичной неисправностью:
звук есть, каналы переключаются, телевизор реагирует на пульт, но изображение отсутствует.
Первичная диагностика
При включении:
- звук присутствует
- на команды с пульта AN1603 телевизор реагирует

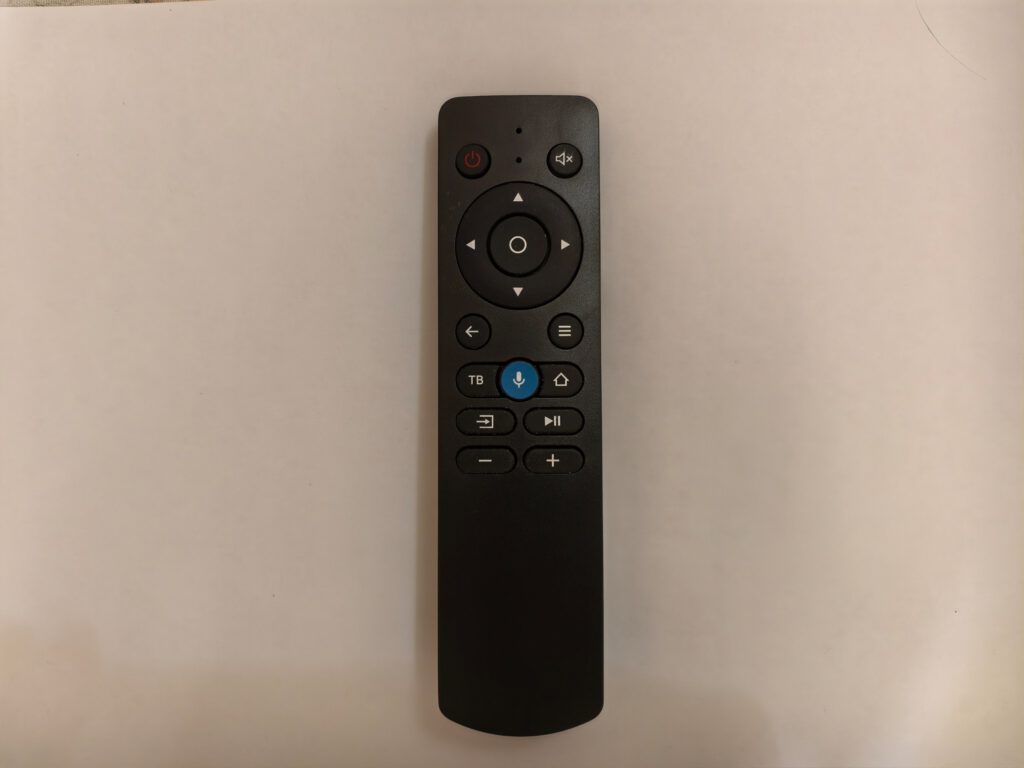

Как выглядит пульт, можно увидеть на фото ниже.
- экран остается темным
- при подсветке фонариком можно увидеть слабое изображение
Такие симптомы практически всегда указывают на неисправность светодиодной подсветки.
Аппаратная часть телевизора
В данной модели установлены:

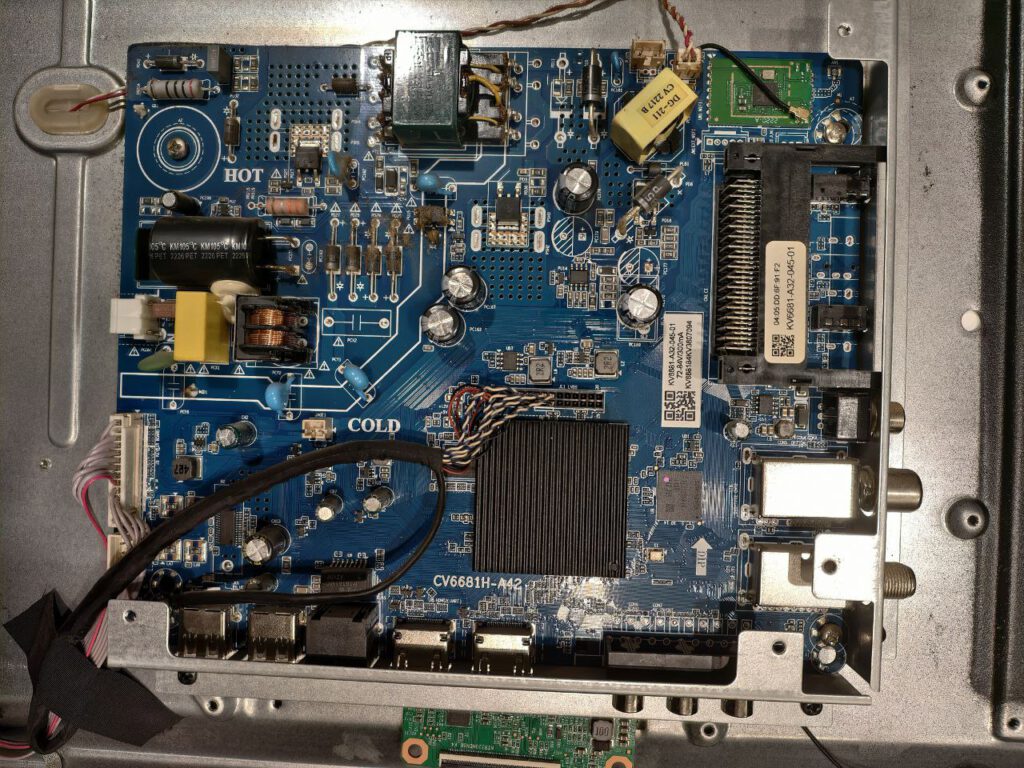

- Основная плата: CV6681H-A42 (фото ниже)
- LED-драйвер: OB3352 (расположен на основной плате)
- Плата T-Con: NTB320HDN86

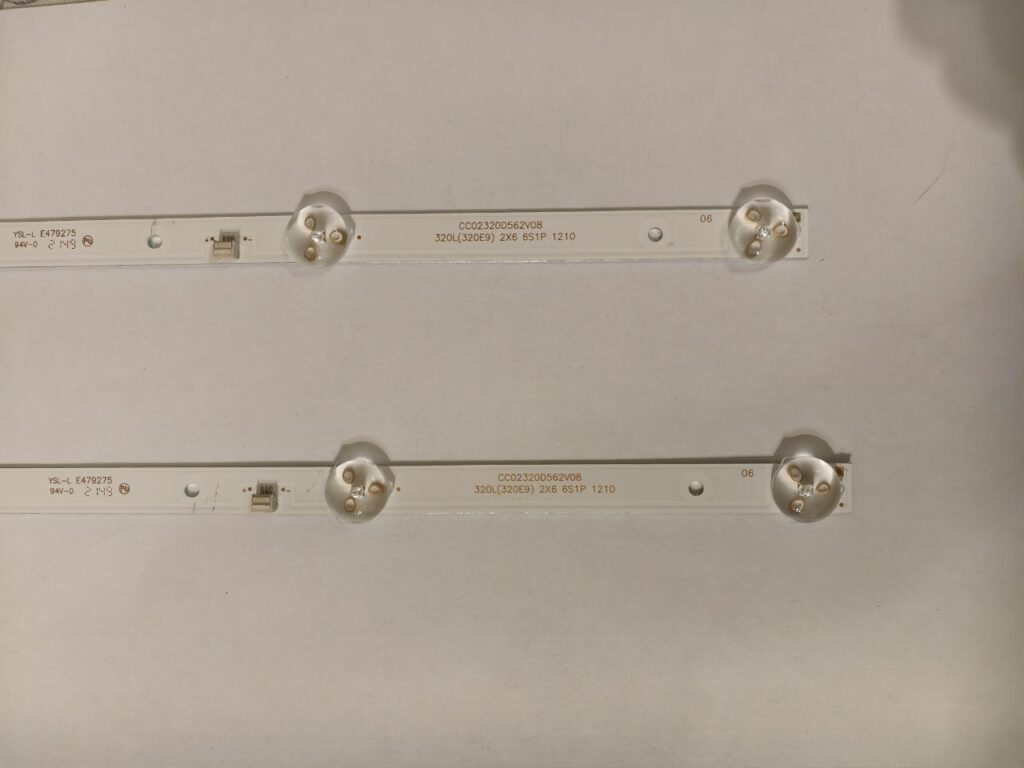

- Подсветка: две светодиодные линейки CC02320D562V08
Телевизор работает на Android 9.
Конструкция подсветки
Подсветка состоит из:
- 2 светодиодных линеек
- В каждой линейке — 6 светодиодов
- Светодиоды шеститовольтовые
Чаще всего выходит из строя один или несколько светодиодов, после чего драйвер уходит в защиту, и подсветка полностью отключается.
Проверка LED-драйвера
За питание подсветки отвечает микросхема OB3352.
В большинстве случаев сам драйвер исправен — проблема именно в светодиодах.
Перед разборкой матрицы желательно:
- проверить выходное напряжение драйвера
- убедиться в отсутствии короткого замыкания
- проверить линии питания подсветки
Разбор матрицы и замена подсветки
⚠ Важно: матрица очень тонкая и хрупкая. Разбор требует аккуратности и опыта.
Для замены подсветки необходимо:
- Полностью разобрать телевизор
- Снять рамку
- Аккуратно извлечь матрицу
- Убрать листы — рассеиватели
- Получить доступ к светодиодным линейкам
Любое неосторожное движение может привести к повреждению стекла или появлению засветов.
Снижение тока подсветки (профилактика повторного выхода из строя)
Заводская настройка тока в данной модели часто приводит к перегреву светодиодов и их преждевременному выходу из строя.
Для увеличения срока службы подсветки рекомендуется уменьшить ток.

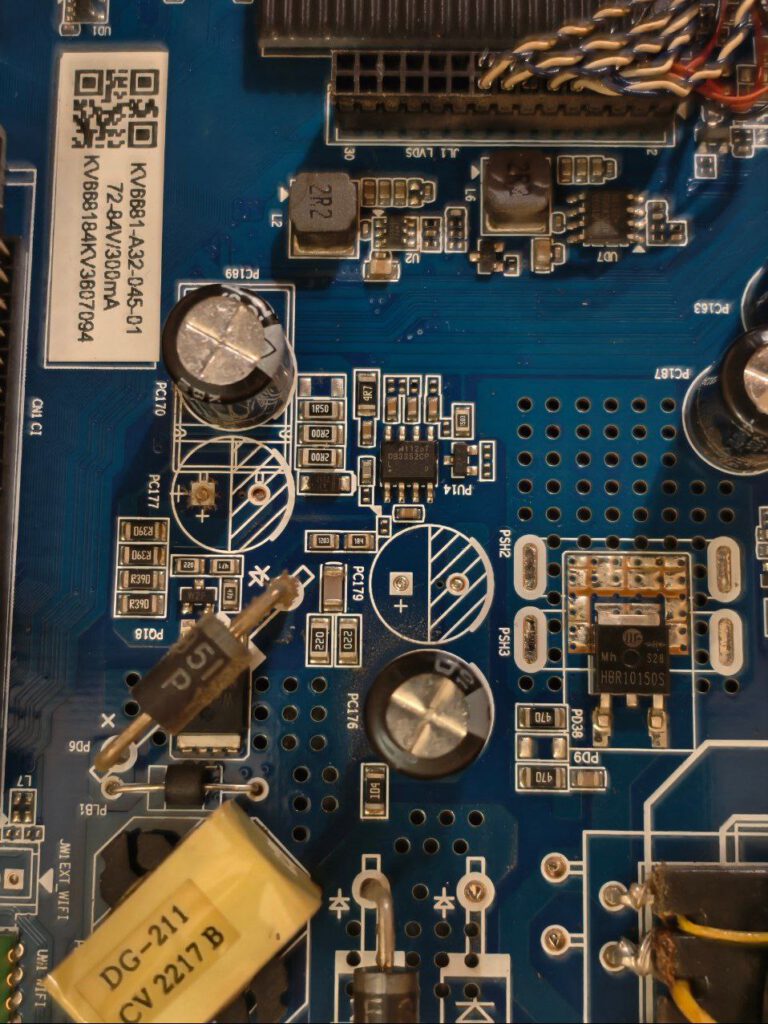

На плате установлены 4 токозадающих резистора: 2 по 1,5 Ом и 2 по 2,0 Ом .
Для снижения тока достаточно удалить один из этих резисторов 1,5 Ом.
Это позволяет:
- снизить нагрузку на светодиоды
- уменьшить нагрев
- продлить срок службы подсветки
- предотвратить повторный ремонт
Яркость при этом снижается незначительно и визуально практически незаметна для пользователя.
После доработки ток составил 160 мА, до этого был 280 мА.
Итог ремонта
После замены светодиодных линеек и корректировки тока:
- изображение полностью восстановлено
- равномерная подсветка без пятен
- телевизор работает стабильно
Вывод
Если у телевизора есть звук, но нет изображения — в 80% случаев причина в подсветке.
Однако самостоятельный ремонт без опыта может привести к повреждению матрицы, стоимость которой сопоставима с новым телевизором.
Если у вас возникла подобная неисправность — лучше доверить диагностику специалистам.
